材料改性方案

材料特性

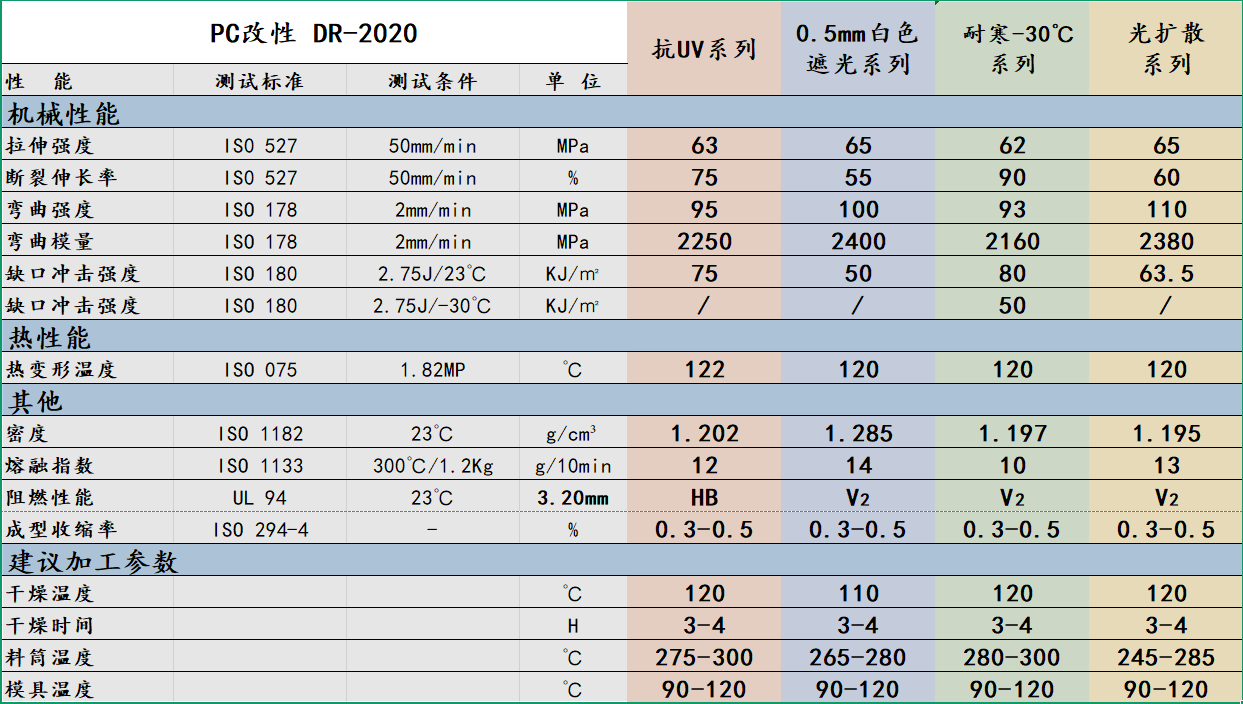

聚碳酸酯(PC)是一种高性能工程塑料，具有优异的冲击强度、透明度和尺寸稳定性。广泛应用于汽车、电子、光学、医疗等领域。

分子结构特点

PC的分子主链含有苯环和碳酸酯基团(-O-CO-O-)，苯环提供刚性和热稳定性，碳酸酯基团赋予材料优异的透明性和冲击强度。分子链的刚性结构使其具有高玻璃化转变温度(Tg约150°C)。

详细特性说明

• 光学性能：透光率88-90%，接近玻璃的透明度
• 机械性能：具有优异的冲击强度和韧性，缺口冲击强度可达60-80 kJ/m²
• 热性能：热变形温度130-140°C，可在-40°C至+120°C范围内长期使用
• 电性能：优异的电绝缘性能，体积电阻率>10¹⁶ Ω·cm
• 化学性能：对稀酸、稀碱、醇类、脂肪烃等具有良好的耐性
• 阻燃性能：可通过添加阻燃剂达到UL94 V-0级阻燃标准

材料特性

丙烯腈-丁二烯-苯乙烯共聚物(ABS)是一种综合性能优异的工程塑料，具有良好的机械性能、耐化学性和加工性能，广泛应用于家电、汽车、玩具等领域。

分子结构特点

ABS是三元共聚物，丙烯腈(A)提供耐化学性和热稳定性，丁二烯(B)赋予材料韧性和冲击强度，苯乙烯(S)提供硬度和加工性能。这种"硬-软-硬"的分子结构设计使ABS具有优异的综合性能。

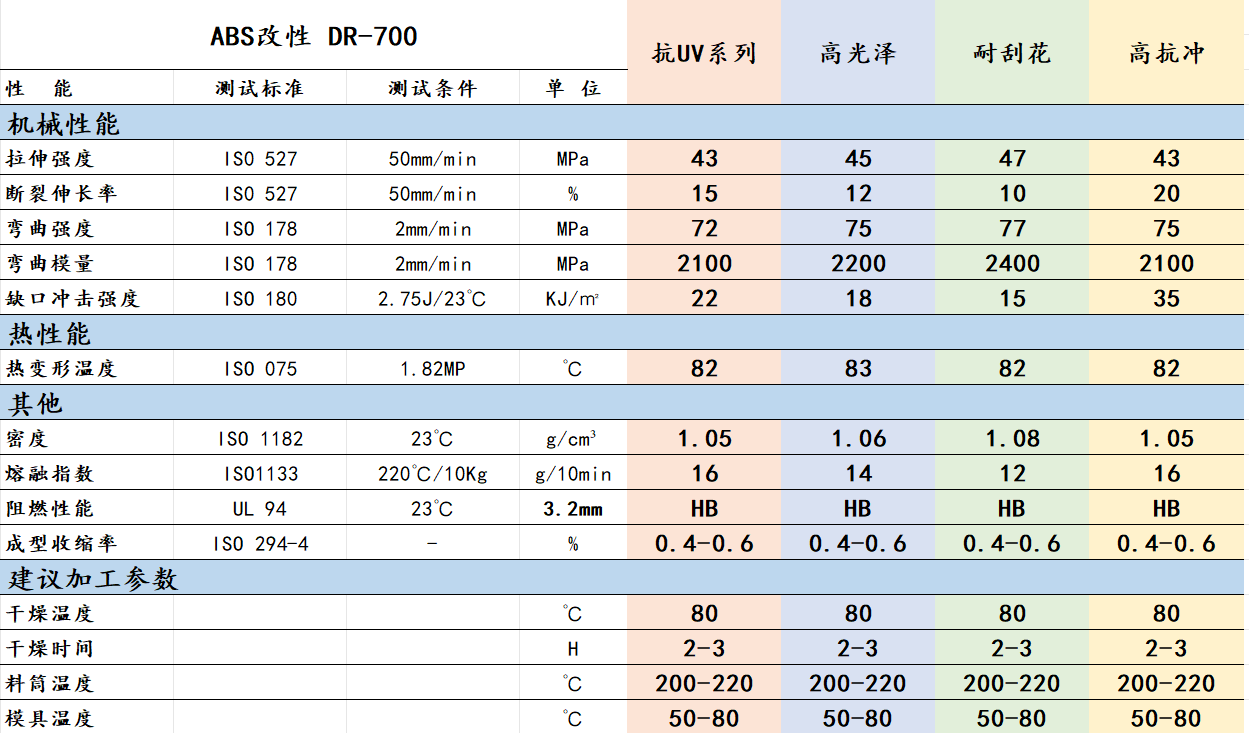

详细特性说明

• 机械性能：具有良好的拉伸强度(40-50 MPa)和冲击强度(15-25 kJ/m²)
• 加工性能：熔融温度180-220°C，流动性好，易于注塑成型
• 表面性能：表面光泽度高，易于电镀、喷涂和印刷
• 化学性能：对酸、碱、盐等化学物质具有良好的耐性
• 热性能：热变形温度85-95°C，可在-40°C至+80°C范围内使用
• 电性能：良好的电绝缘性能，适用于电器外壳和绝缘件

材料特性

尼龙(PA)是一种高性能工程塑料，具有优异的机械性能、耐磨性和耐化学性。广泛应用于机械零件、汽车部件、电子电器等领域。

分子结构特点

PA分子主链含有酰胺基团(-NH-CO-)，分子链间能形成氢键，形成半结晶结构。这种结构赋予材料高强度、高熔点和良好的耐磨性。分子链的柔韧性使其具有优异的冲击吸收能力。

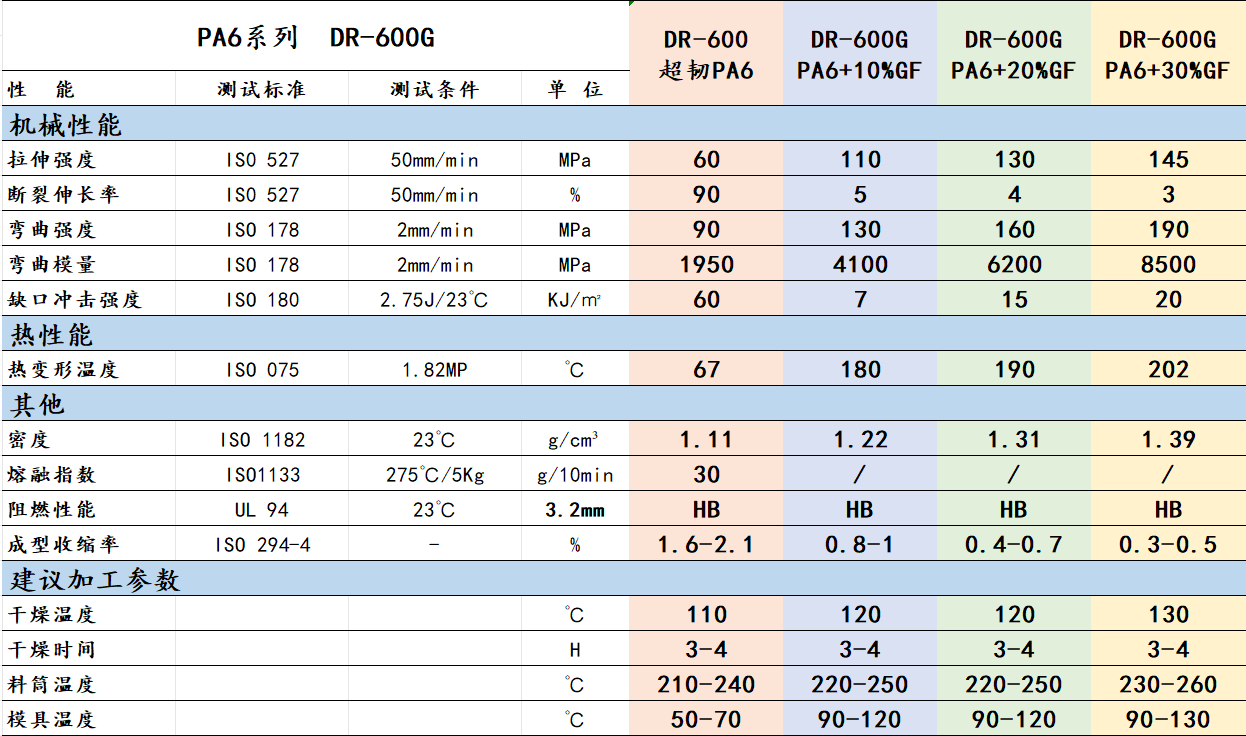

详细特性说明

• 机械性能：拉伸强度70-85 MPa，弯曲强度100-120 MPa，具有优异的韧性
• 耐磨性能：摩擦系数低(0.1-0.3)，耐磨性优异，适用于齿轮、轴承等摩擦件
• 热性能：热变形温度75-85°C，可在-40°C至+100°C范围内使用
• 化学性能：对油类、脂肪烃、醇类等具有良好的耐性
• 吸水性：吸水率2.5-3.5%，吸水后尺寸会发生变化
• 电性能：良好的电绝缘性能，但吸水后电性能会下降

材料特性

PC/ABS合金是一种高性能工程塑料，结合了聚碳酸酯(PC)的高强度和聚丙烯腈-丁二烯-苯乙烯(ABS)的易加工性，广泛应用于汽车、电子、家电等领域。

分子结构特点

PC/ABS合金通过物理共混或反应挤出工艺制备，PC的刚性苯环结构和ABS的柔性丁二烯链段形成微观相分离结构。这种"海岛"结构使材料既保持PC的高强度，又具有ABS的加工性能。

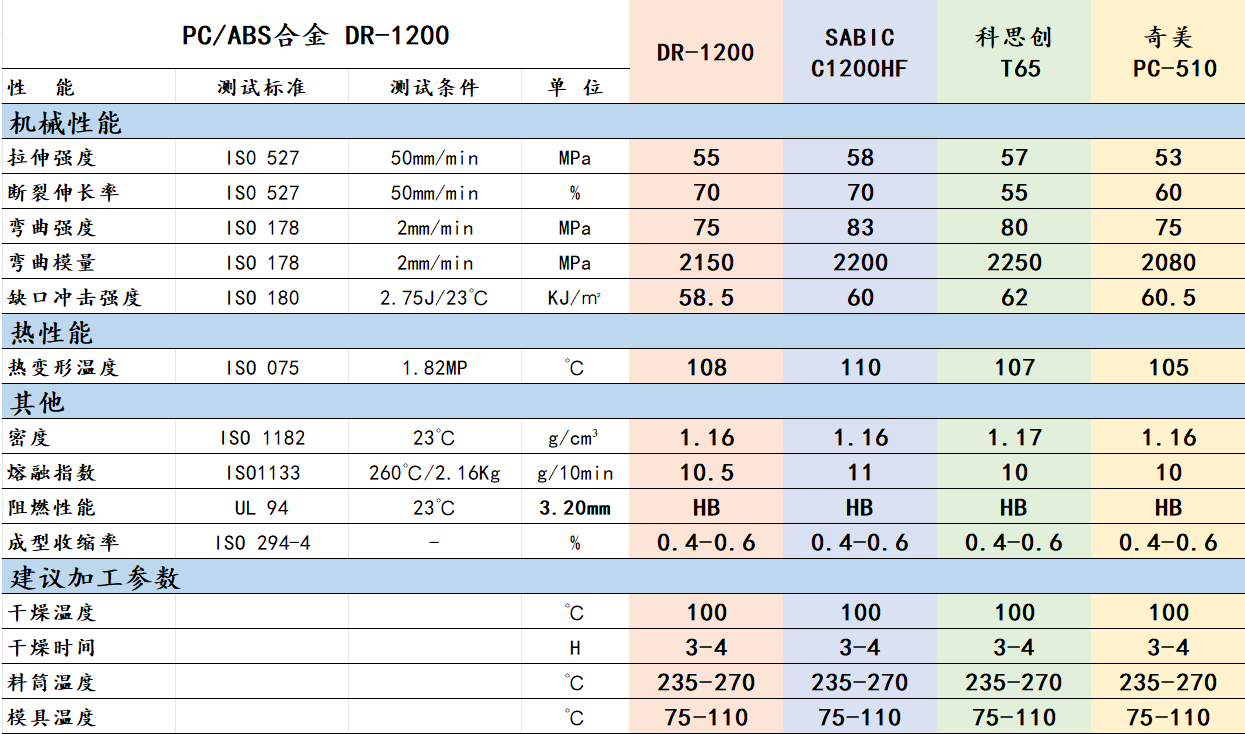

详细特性说明

• 机械性能：结合PC的高强度和ABS的韧性，冲击强度25-35 kJ/m²
• 热性能：热变形温度95-105°C，比ABS提高10-15°C
• 加工性能：熔融温度220-250°C，流动性好，易于注塑成型
• 阻燃性能：可通过添加阻燃剂达到UL94 V-0级阻燃标准
• 表面性能：表面光泽度好，易于电镀、喷涂和印刷
• 化学性能：对酸、碱、油类等化学物质具有良好的耐性

材料特性

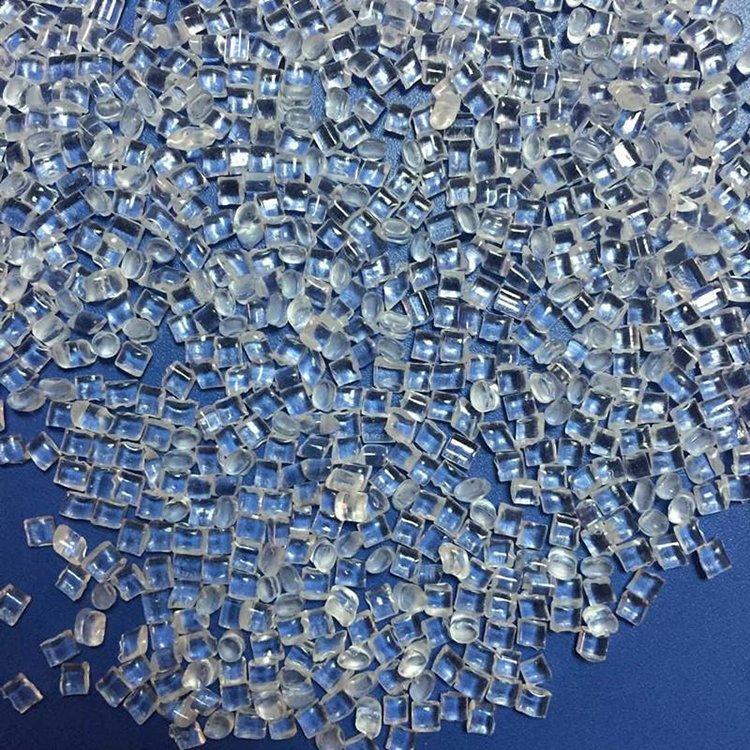

PCTG(聚对苯二甲酸乙二醇酯-1,4-环己烷二甲醇酯)是一种环保型共聚酯材料，具有优异的透明性、韧性和化学稳定性。广泛应用于食品包装、医疗器械、化妆品容器等领域。

分子结构特点

PCTG是PET的改性共聚物，通过引入1,4-环己烷二甲醇(CHDM)单体，破坏PET的结晶结构，形成无定形共聚酯。这种结构设计使材料具有优异的透明性和韧性，同时保持良好的化学稳定性。

详细特性说明

• 光学性能：透光率高达90-92%，雾度低于1%，接近玻璃的透明度
• 机械性能：拉伸强度50-65 MPa，冲击强度40-60 kJ/m²，具有优异的韧性
• 热性能：热变形温度70-85°C，可在-40°C至+100°C范围内使用
• 化学性能：对酸、碱、醇类、脂肪烃等具有良好的耐性
• 环保性能：符合FDA认证，可用于食品接触，100%可回收
• 加工性能：熔融温度220-250°C，流动性好，易于注塑和吹塑成型
